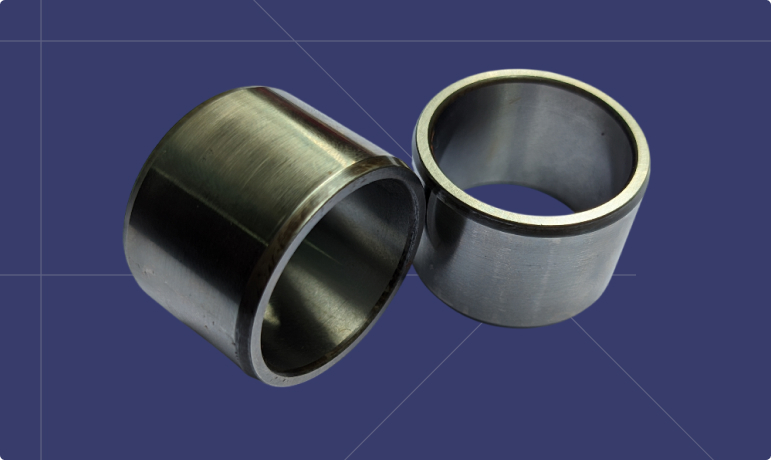

Изготовление втулок на заказ
- Цилиндрические, конические, ступенчатые, распорные, переходные, резьбовые, упорные исполнения.
- Токарная, фрезерная, сверлильная, шлифовальная обработка, работы на станках с ЧПУ.
- Минимальная сумма заказа — 20 000 рублей. Отгрузка — от 2 рабочих дней.
- Доставляем продукцию в Волгоград и другие регионы России.
Втулка — деталь с осевым отверстием, обычно цилиндрической или конической формы. Она направляет вал, ось, шток, центрирует элементы, задает расстояние между ними, ограничивает осевое перемещение, защищает сопрягаемые поверхности.
Для изготовления втулок из металла важны диаметры, длина, посадки внутренней, наружной поверхности, шероховатость, материал, наличие буртов, пазов, фасок, резьбы, смазочных отверстий. Эти сведения указывают в чертеже или согласуют до запуска.
Виды втулок
| Вид | Назначение |
| Цилиндрическая | Посадка, направление, центрирование, защита сопрягаемых поверхностей |
| Коническая | Центрирование или фиксация элементов с конической посадкой |
| Ступенчатая | Соединение зон разного диаметра, ограничение осевого перемещения |
| Распорная | Задает расстояние между компонентами, передает усилие затяжки |
| Переходная | Соединяет элементы с разными посадочными размерами, формой отверстия |
| Упорная | Воспринимает осевую нагрузку в пределах расчетной схемы |
| Резьбовая | Фиксируется резьбой или входит в состав разъемного соединения |
| С буртом, фланцем, пазом | Выполняет функцию, указанную в документации |
Втулки скольжения применяют в узлах трения, где они поддерживают вал или ось. Материал, зазор, смазку, нагрузку, скорость вращения для таких деталей выбирают отдельно. Другие исполнения выполняют распорную, направляющую, переходную или упорную функцию.
Материалы и конструкция
Производство втулок из металла возможно из углеродистых, легированных, нержавеющих сталей, бронзы, латуни, алюминиевых сплавов. Материал выбирают по назначению детали, нагрузке, температуре, рабочей среде, требованиям к массе, износу, коррозионной стойкости.
| Материал | Когда применяют |
| Углеродистая сталь | Для деталей общего назначения при условиях, заданных документацией |
| Легированная сталь | Когда нужны установленные прочностные характеристики, твердость или термообработка |
| Нержавеющая сталь | При работе во влажной или иной среде, если марка стали подходит по свойствам |
| Бронза, латунь | Для специальных конструктивных решений, включая узлы трения, если это предусматривает расчет |
| Алюминиевый сплав | Когда важны снижение массы, конструктивные особенности, коррозионная стойкость |
При необходимости выполняем термообработку, шлифование, обработку поверхности, другие операции по чертежу или ТЗ. Смазочные канавки, отверстия, резьбовые участки, пазы, фланец или бурт указывают в исходных данных.
Основные параметры заказа
Чтобы рассчитать изготовление втулок по чертежам, подобрать технологию, подготовить КП, заранее уточняем характеристики детали.
| Параметр | Что указывают |
| Основание для выпуска | ГОСТ, ОСТ, DIN, ТУ, чертеж, ТЗ, спецификация, эскиз или образец |
| Назначение | Направляющая, распорная, переходная, упорная, подшипниковая или другая функция |
| Конструкция | Цилиндрическая, коническая, ступенчатая; бурт, фланец, паз, резьба, отверстия, канавки |
| Размеры | Внутренний, наружный диаметр, длина, размеры ступеней, буртов, фасок, пазов |
| Посадки | Номинальные размеры, допуски внутренней, наружной поверхности, данные о сопрягаемых элементах |
| Поверхность | Шероховатость, состояние рабочих зон, защитная обработка |
| Материал | Марка стали, бронза, латунь, алюминиевый сплав, другой материал по документации |
| Условия работы | Нагрузка, трение, смазка, температура, влажность, рабочая среда, частота обслуживания |
| Дополнительные операции | Термообработка, шлифование, сверление, нарезание резьбы, защитная обработка поверхности |
| Партия | Количество, маркировка, упаковка, срок поставки |
Если чертежа нет, передайте образец, фото, размеры, информацию о валу, оси, корпусе или другом ответном компоненте. Эти сведения помогут подготовить втулки по чертежу либо согласовать размеры для выпуска.
Производственная база
ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы изготовления втулок
От чего зависит цена изготовления втулок
Стоимость производства втулок рассчитываем после анализа чертежа, ТЗ, образца или параметров сопрягаемого узла. На цену влияют материал, размеры, точность, конфигурация, дополнительные операции, количество изделий.
- Внутренний, наружный диаметр, длину, толщину стенки, число ступеней
- Посадки, допуски, требования к соосности, шероховатости, геометрии рабочих зон
- Бурты, фланцы, пазы, канавки, резьбовые, смазочные, крепежные отверстия
- Марку заготовки, необходимость термообработки, шлифования, защитной обработки
- Работу по образцу при отсутствии полного комплекта документации
- Маркировку, упаковку, документы, срочность поставки
Как сделать заказ
Где применяют втулки на заказ
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Можно ли заказать втулку по образцу?
Да. Передайте образец, фотографии, известные размеры, информацию о назначении детали. Для расчета полезно указать внутренний, наружный диаметр, длину, материал, посадки, условия работы, количество изделий. -
Какие материалы используете?
Изготавливаем втулки из углеродистых, легированных, нержавеющих сталей, бронзы, латуни, алюминиевых сплавов. Материал выбирают по документации, нагрузке, трению, среде, температуре, конструктивным ограничениям. -
Можно ли изготовить втулку с нестандартными размерами?
Да. Выполняем изготовление втулок по чертежам или эскизам с указанными диаметрами, длиной, посадками, буртами, пазами, резьбой, другими элементами конструкции. -
Как указать посадку?
В чертеже укажите номинальный размер отверстия или наружной поверхности, поле допуска, информацию о валу, корпусе или другой сопрягаемой детали. Если этих сведений нет, передайте образец или параметры узла для предварительной оценки. -
Выполняете ли дополнительные операции?
Да. При наличии в чертеже или ТЗ можем провести термообработку, шлифование, нарезание резьбы, сверление, другие согласованные работы. -
Можно ли заказать малую партию?
Да. Выпускаем единичные изделия, опытные образцы, мелкие, серийные партии. Минимальный объем, стоимость, срок определяем после оценки конструкции, материала, технологии.
